Onderzoek met behulp van een Morfologisch Overzicht en Pugh Matrix

Ideeën genereren met een morfologisch overzicht

Een morfologisch overzicht is een soort creatieve kaart die ons helpt verschillende oplossingen voor een probleem te verkennen en uit te werken. We hebben de volgende stappen doorlopen:

1. Probleembeschrijving

2. Functiebepaling van de oplossing

3. Morfologisch overzicht

4. Oplossingsmogelijkheden bekijken

1. Probleembeschrijving We starten met het ontwerpproces van het interieurstuk door eerst het probleem helder te definiëren. Onze uitdaging is om van een synthetisch dekbedmateriaal iets te maken dat lijkt op de natuur. Het uitgangspunt is om de gevoelens van natuur en comfort in je woonkamer te brengen d.m.v. een soort conversation pit waar mensen samenkomen en genieten van de natuurlijke uitstraling en ervaring.


2. Functiebepaling van de oplossing We hebben gekeken wat nodig is op basis van ons Programma van Eisen. Hierna hebben we bepaald welke functies hierbij horen en deze in een tabel gezet. Dit helpt om te begrijpen welke specifieke onderdelen meer onderzoek nodig hebben om een goede oplossing te bedenken.

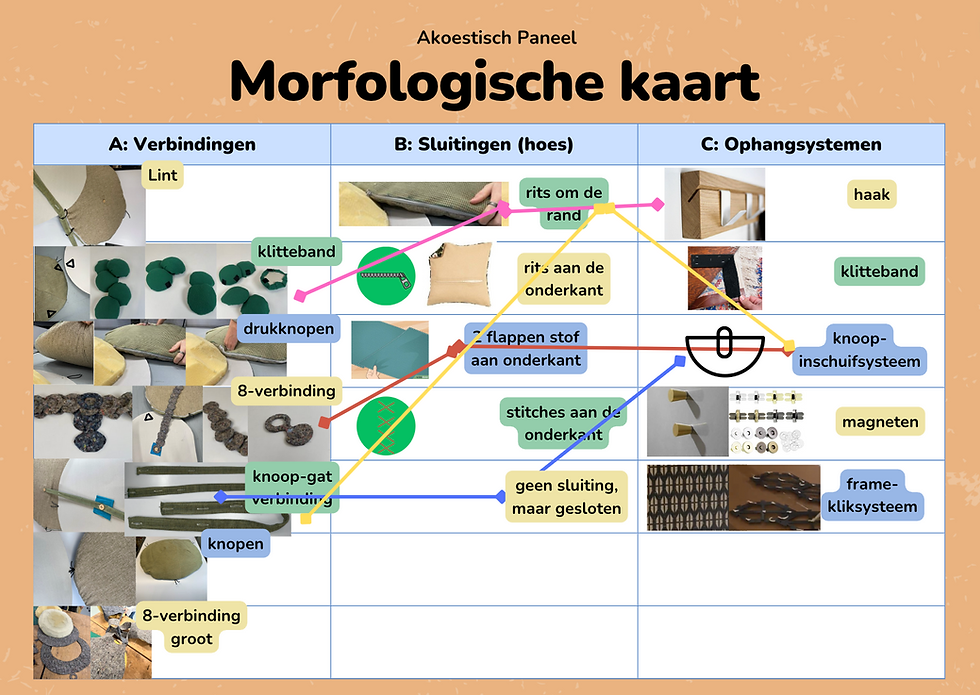

3. Morfologisch overzicht maken

4. Oplossingsmogelijkheden bekijken

Hierbij is gekozen voor de meest voor de hand liggende oplossingen. Uit dit overzicht komen 4 potentiële oplossingen naar voren voor het vraagstuk:

1. Roze: Klittenband + rits om de rand + inschuifsysteem

2. Rood: 8-verbinding + flappen stof aan onderkant+ inschuifsysteem

3. Geel: Knoop-gat verbinding + rits om de rand + inschuifsysteem

4. Blauw: Knoop-gat verbinding + geen sluiting + inschuifsysteem.

Oplossingen scoren met Pugh Matrix

Een Pugh Matrix vergelijkt diverse scenario's en oplossingen aan de hand van verschillende criteria. Deze methodologie is geïntroduceerd en genoemd naar Stuart Pugh (1929-1993). Als ingenieursprofessor ontwikkelde hij het Total Design-principe, waarvan de Pugh Matrix een onderdeel is. [1]

In de matrix zijn de kolommen verdeeld in criteria waaraan de oplossingen moeten voldoen, terwijl de rijen de verschillende voorgestelde oplossingen weergeven.

De doorlopen stappen in het opzetten van een Pugh Matrix:

1. Mogelijke oplossingsrichtingen uit het morfologisch onderzoek ingevuld.


2. Criteria-bepaling waaraan de oplossing moet voldoen Binnen het ontwerpen van een interieurstuk met een natuurlijke uitstraling kunnen we de criteria voor beoordeling als volgt indelen:

• Esthetische Kwaliteit: Beoordeling van de mate waarin het ontwerp de gewenste natuurlijke uitstraling reflecteert.

• Duurzaamheid: Duurzaamheidsaspecten, beoordeling van het gebruik van materialen en de mogelijkheid om ze aan het eind van hun leven weer te scheiden voor recycling.

• Gebruiksvriendelijkheid: Mate van gemak en bruikbaarheid voor de eindgebruiker.

• Originaliteit: Creativiteit en uniciteit van het ontwerp in relatie tot een natuurlijke uitstraling.

• Balans van Esthetiek en Functionaliteit: Evenwicht tussen esthetiek, functionaliteit en gebruikersvriendelijkheid.

3. Wegingsfactor per criterium toekennen Voor het bepalen van de wegingsfactoren is gebruikgemaakt van de Kesselring-methode. Hierbij is elk criterium tegenover elk ander criterium gezet en beoordeeld. Het belangrijkste criterium kreeg een score van 2, terwijl het andere criterium een score van 1 kreeg. Zo ontstond een wegingsfactor per criterium.

4. Scoren van oplossingen op de criteria Een schaal van 1 tot 5 is gehanteerd. Een score van 1 betekent significant slechter, terwijl een score van 5 aangeeft dat het aanzienlijk beter is. Het toekennen van scores gebeurt voornamelijk op gevoel en door logisch redeneren, wat typerend is voor het ontwerpproces. Ook zijn hiervoor de concepten getest.

5. Totaalscore berekenen en kijken welke oplossing het hoogste scoort.

De totale score wordt berekend door de toegekende scores te vermenigvuldigen met de weegfactor. Dit is gedaan per concept. Op deze manier wordt het concept met de hoogste totaalscore als beste beoordeeld. Uit dit onderzoek is gebleken dat concept 4 de beste uitkomst biedt voor ons product. Daarom gaan we verder met een knoop-gat verbinding, geen sluiting (maar wel gesloten) en een knoop-inschuifsysteem.

Bronnenlijst: STT Products. (n.d.). Pre-engineering voor beginners. Geraadpleegd op [datum], van https://sttproducts.nl/kennisbank/pre-engineering-voor-beginners/
